Solución universal de software y hardware para codificar transceptores de fibra óptica

Información General

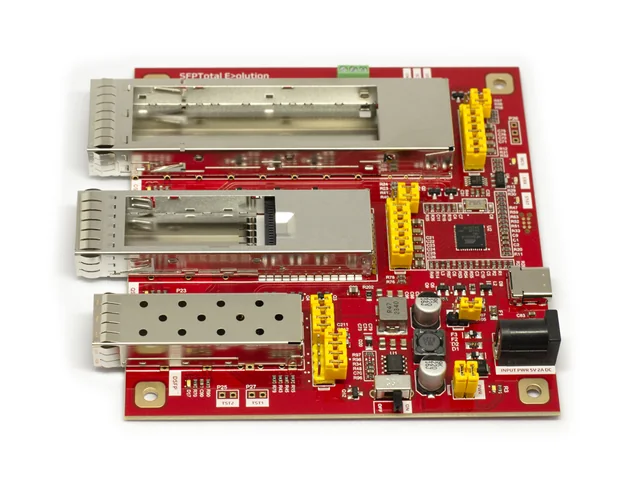

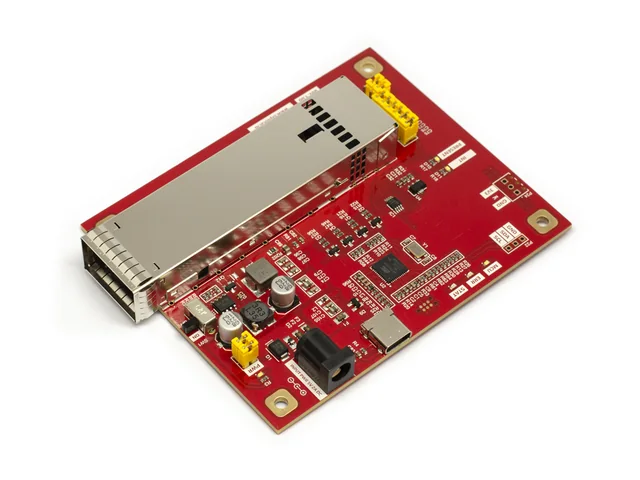

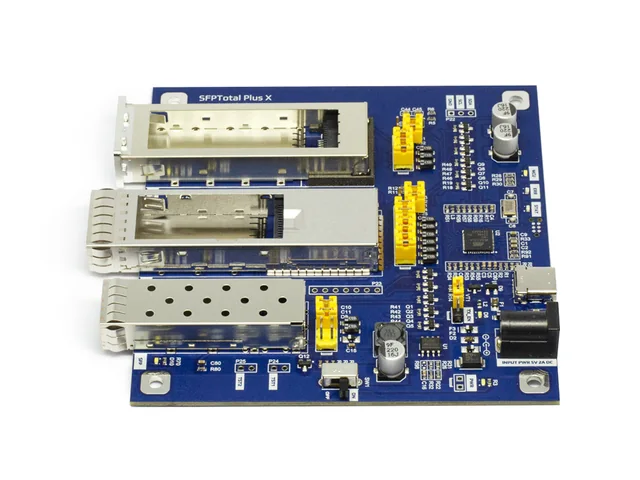

Las placas de codificación SFPTotal están diseñadas para codificar los transmisores ópticos de fibra. Varias revisiones de hardware apoyan los factores de formato populares, incluyendo GBIC, SFP, SFP+, SFP28, XFP, QSFP, QSFP28 y QSFP-DD, así como los módulos RJ45, DAC y los cables AOC. Las tarjetas SFPTotal también admiten codificación para transceptores con función DDM y transceptores protegidos contra escritura.

Las tarjetas de codificación hechas sin estuche para proporcionar acceso a almohadillas de contacto y elementos de control que se requieren para codificar algunos transceptores AOC/DAC y ópticos basados en un esquema de protección de hardware.

Los programadores pueden mejorar las opciones de compatibilidad con equipos de marca, como 3com, Alcatel, Cisco, Extreme, Juniper, Lucent, Moxa, HP, Meriton, Ericsson / Marconi, Mellanox, Nortel, Net Insight, Nokia, Redback, Siemens, Transmode, Qlogic, Westermo, Allied Telesis, Cyan, DCN, Dlink, Enterasys, Foundry, Hitachi, Apresia, Huawei, Linksys, Netgear, Mikrotik, Orion, Ruijie, Tejas Network, Transitfion, ZTE, Zyxel y etc.

Inicio rápido

La placa de codificación SFPTotal se conecta al PC con el cable USB incluido en el kit. El dispositivo conectado se detecta por el sistema operativo en la primera conexión de la placa. Para empezar, sigan los siguientes pasos:

1. Instalar SFPTotal driver para tablero de codificación
2. Descargar y ejecutar SFPTotal Wizard software

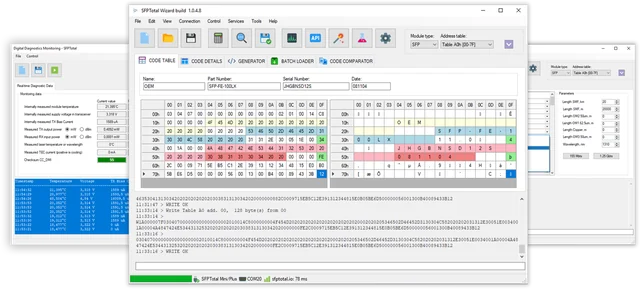

El tablero de programación funciona basado en un protocolo propietario SFPTotal y funciona con un asistente SFPTotal de software oficial que proporciona una interfaz para acceder a las principales características y oportunidades del dispositivo. El dispositivo no necesita configuraciones especiales. El software SFPTotal Wizard detecta automáticamente una placa de codificación cuando el dispositivo está conectado al PC.

A veces, la PC que funciona bajo el control del sistema operativo Windows necesita un reinicio del sistema para un trabajo estable del controlador de puerto serie virtual.

Problemas de compatibilidad

Los programadores SFPTotal están diseñados de acuerdo con las especificaciones MSA SFF, son compatibles con los transceptores GBIC, SFP, SFP +, XFP y QSFP, y también pueden reprogramar con éxito los módulos de la mayoría de los fabricantes.

Las tarjetas de codificación admiten todos los espacios de direcciones de los transceptores (por ejemplo: A0H, A2H). Esto significa que todas las páginas de memoria disponibles del transceptor se pueden leer y escribir con permisos especiales.

El hardware es maden con las condiciones para la compatibilidad y seguridad de los chips de memoria y el chip de control, así como la fuente de alimentación estable del circuito del transceptor.

Por defecto, la placa de codificación escribe en la memoria de los transceidores con el tamaño de bloque de los bajetas 8 y la velocidad de hora 10 kHz. Esto garantiza el más compatible con los transceedores ópticos que se fabrican con diferentes diseños de hardware. Las configuraciones de operación (tasa de velocidad de autobús de datos, tamaño de bloque y valor de intervalos) se pueden cambiar si es necesario. Por lo tanto, no tendrás ningún problema en la reprogramización de los transceedores convencionales.

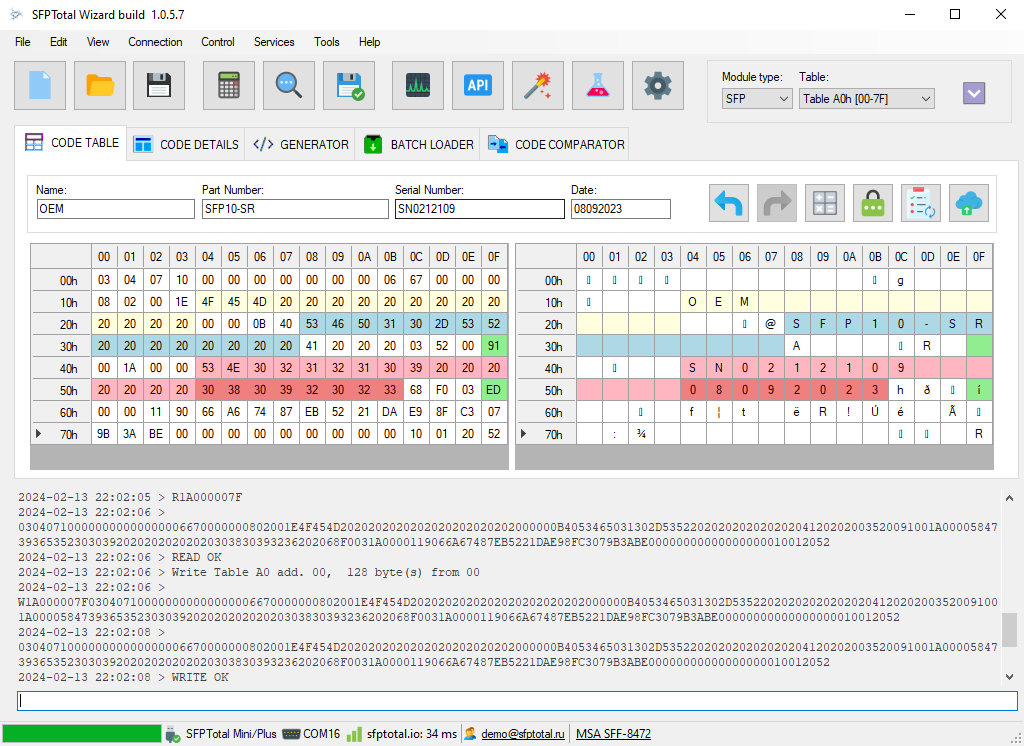

Además, el software SFPTotal Wizard permite realizar operaciones de lectura y escritura de un solo byte para transceptores con requisitos específicos para el intercambio de datos.

Codificación de transceptores protegidos contra escritura

La mayoría de los transcieveres protegidos por escrito se pueden recodificar utilizando la contraseña de 4-bytes que desbloquea la memoria del transciever para realizar nuevos cambios. El software SFPTotal tiene una interfaz especial para configurar los parámetros y ejecutar una operación escrita con una entrada de contraseña.

Además, el software es compatible con scripts que permiten implementar algoritmos difíciles o guardar comandos para programar transceptores protegidos contra escritura con una lógica de programación especial que es diferente al estándar MSA. El software es capaz de hacer una búsqueda de contraseñas para transceptores con un valor de contraseña desconocido.

Nuestro soporte técnico proporciona scripts y contraseñas para programar transceptores de los respectivos fabricantes.

La capacidad de programación puede tener limitationsg para algunos fabricantes de transceptores o un diseño de hardware. Podría estar asociado con reemplazar el chip en un nuevo lote o establecer una contraseña que aún no ha sido encontrada y probada por el equipo SFPTotal.

Puede usar scripts preparados o, crear su propia solución de codificación, utilizando el protocolo de comandos SFPTotal, para codificar módulos bloqueados si conoce un algoritmo original (o una contraseña).

¿Dónde conseguiste los códigos?

La mayoría de los problemas de compatibilidad relacionados con el uso de transceptores ópticos y equipos de conmutación de red están asociados con errores en la declaración de código que presenta los parámetros del transceptor, con sumas de comprobación incorrectas y un código de proveedor incompatible en uso. Debe cargar un código de proveedor correcto en el transceptor para resolver problemas de compatibilidad.

Como parte del soporte técnico, proporcionamos a nuestros clientes acceso a la base de datos de códigos de proveedores, así como asesoramiento para garantizar la compatibilidad de los transceptores con los equipos de conmutación.

Por favor, contactar a Soporte técnico para obtener más información.
