SFPTotal Mini प्रोग्रामर

अवलोकन

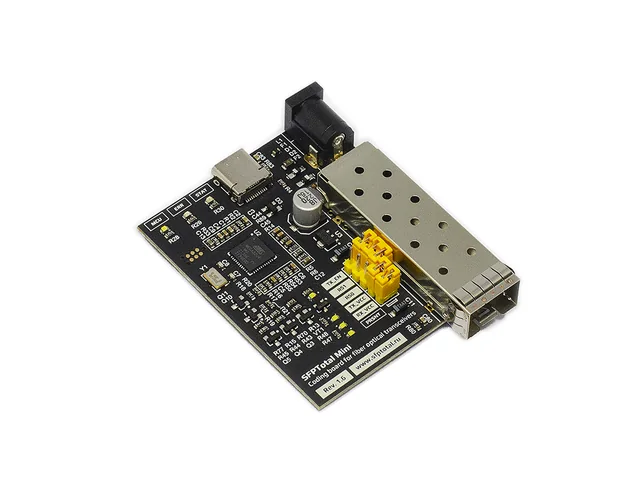

यह SFPTotal Mini एक छोटा प्रोग्रामिंग बोर्ड है, जो 1G SFP, 10G SFP+ और 25G SFP28 ट्रांसीवर तथा कॉपर RJ45 SFP, PON OLT SFP, DAC और AOC का समर्थन करता है।

प्रोग्रामिंग बोर्ड MSA SFF-8074, SFF-8431 और SFF-8472 विनिर्देशों के अनुसार बनाया गया है। इसमें 20-पिन SFP पोर्ट (SFF-8431), micro USB पोर्ट और 1.5 W से अधिक बिजली खपत वाले ऑप्टिकल ट्रांसीवर के लिए बाहरी 5V DC बिजली आपूर्ति का पावर जैक है।

हार्डवेयर डिज़ाइन में बिजली आपूर्ति को नियंत्रित करने और ट्रांसीवर पोर्ट की मुख्य I/O लाइनों तक पहुँचने के लिए पिनआउट दिए गए हैं। हार्डवेयर-प्रोटेक्टेड ट्रांसीवर की प्रोग्रामिंग में इनकी आवश्यकता हो सकती है।

SFPTotal Mini डिवाइस में अपने SFPTotal प्रोटोकॉल पर आधारित एम्बेडेड सॉफ़्टवेयर है। यह आधिकारिक SFPTotal Wizard के साथ पूरी तरह संगत है और अलग-अलग निर्माताओं के राइट-प्रोटेक्टेड ट्रांसीवर की लचीली प्रोग्रामिंग की सुविधा देता है।

इसमें SFP फ़ॉर्म फ़ैक्टर वाले ट्रांसीवर के समर्थन के लिए आवश्यक सभी सुविधाएँ हैं। शुरू करने के लिए इसे USB केबल से कंप्यूटर से जोड़ें।

मुख्य सुविधाएँ

समान प्रोग्रामिंग उपकरणों की तुलना में SFPTotal Mini के ये लाभ हैं:

• एक ही प्रोग्रामिंग बोर्ड पर 25G तक की गति वाले ट्रांसीवर का समर्थन करता है
• 1.5 W और उससे अधिक खपत वाले ऑप्टिकल ट्रांसीवर के लिए आवश्यक बिजली आपूर्ति देता है
• ट्रांसीवर का समर्थन किसी एक निर्माता तक सीमित नहीं है
• ट्रांसीवर की मेमोरी के सभी एड्रेस स्पेस तक पहुँच देता है
• राइट-प्रोटेक्टेड MSA ट्रांसीवर को दोबारा प्रोग्राम करने की सुविधा देता है
• गैर-MSA ट्रांसीवर के लिए स्क्रिप्ट से प्रोग्रामिंग का समर्थन करता है
• पासवर्ड-लॉक किए गए ट्रांसीवर के लिए हार्डवेयर पासवर्ड खोज का समर्थन करता है
• उपयोग में आसान और सुविधाजनक GUI वाला आधिकारिक सॉफ़्टवेयर उपलब्ध है
• डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस तक रियल-टाइम पहुँच
• ज्ञान डेटाबेस और SFPTotal तकनीकी सहायता तक पहुँच देता है।

उपयोग

SFPTotal Mini प्रोग्रामर का उपयोग इन कार्यों के लिए होता है:

• ऑप्टिकल और कॉपर ट्रांसीवर, DAC तथा AOC की प्रोग्रामिंग
• ब्रांडेड नेटवर्क स्विचिंग उपकरण के साथ ट्रांसीवर की संगतता बेहतर करना
• अलग-अलग निर्माताओं के राइट-प्रोटेक्टेड ट्रांसीवर की प्रोग्रामिंग
• PHY नियंत्रक रजिस्टर तक पहुँच और मैन्युअल कॉन्फ़िगरेशन
• ट्यून करने योग्य DWDM SFP+ ट्रांसीवर के चैनल का नियंत्रण
• DDM इंटरफ़ेस पढ़ना और फ़ैक्टरी सेटिंग जाँचना
• OEM ट्रांसीवर के कोड में रीब्रांडिंग
• बिक्री से पहले ट्रांसीवर तैयार करने का परीक्षण प्लेटफ़ॉर्म

शुरू करने की गाइड

प्रोग्रामिंग बोर्ड किट में दिए गए USB type C केबल से PC से जुड़ता है। पहली बार डिवाइस जोड़ने पर ऑपरेटिंग सिस्टम उसे पहचानता है और आवश्यक Virtual Serial Port ड्राइवर इंस्टॉल करता है। शुरू करने के लिए ये सरल चरण अपनाएँ:

1. इंस्टॉल करें SFPTotal Mini ड्राइवर
2. एप्लिकेशन डाउनलोड करें और चलाएँ SFPTotal Wizard

SFPTotal प्रोग्रामिंग बोर्ड आधिकारिक SFPTotal Wizard सॉफ़्टवेयर से नियंत्रित होता है। सॉफ़्टवेयर कोड पढ़ने और लिखने तथा बोर्ड की मुख्य सुविधाओं तक पहुँचने का इंटरफ़ेस देता है।प्रोग्राम के साथ काम शुरू करने के लिए पहले से कोई कॉन्फ़िगरेशन आवश्यक नहीं है। PC से जुड़े मूल प्रोग्रामिंग बोर्ड को SFPTotal Wizard अपने आप पहचान लेता है।

Windows के कुछ संस्करणों में ड्राइवर इंस्टॉल करने के बाद वर्चुअल सीरियल पोर्ट ड्राइवर के सही संचालन के लिए सिस्टम को पुनः शुरू करना आवश्यक है।

एक्टिवेशन कुंजी

SFPTotal Mini सीमित सुविधाओं के साथ दिया जाता है, ताकि उपयोग से पहले डिवाइस की जाँच की जा सके। इस स्थिति में लिखने का फ़ंक्शन सीमित रहता है। एक्टिवेशन यह सुनिश्चित करने के लिए आवश्यक है कि डिवाइस का उपयोग अंतिम ग्राहक करे, डीलर या एजेंट नहीं।

यह नीति SFPTotal को बेहतर वारंटी और सेवा प्रदान करने में मदद करती है। इससे यह सुनिश्चित करने में भी सहायता मिलती है कि डिवाइस बिक्री से पहले इस्तेमाल न हुआ हो और लंबे समय तक स्थिर रूप से काम करे।डिवाइस सक्रिय होने पर वारंटी अवधि खरीद की तारीख के बजाय एक्टिवेशन कुंजी जारी होने के समय से गिनी जाती है।

एक्टिवेशन कुंजी प्रत्येक प्रोग्रामिंग बोर्ड के लिए अलग होती है और उसके सीरियल नंबर से जुड़ी होती है। सुविधाओं पर लगे प्रतिबंध हटाने के लिए यह कुंजी बोर्ड पर लागू करना आवश्यक है।

एक्टिवेशन कुंजी SFPTotal प्रोग्रामिंग बोर्ड की किट में शामिल है। यह डिवाइस खरीदने के बाद जारी होती है और वेबसाइट पर ग्राहक के खाते में उपलब्ध होती है।

यदि आपने डीलर से SFPTotal प्रोग्रामिंग बोर्ड खरीदा है और एक्टिवेशन कुंजी नहीं मिली है, तो वेबसाइट पर पंजीकरण करके अपने डिवाइस के लिए निःशुल्क कुंजी प्राप्त कर सकते हैं।

प्रोग्रामिंग बोर्ड को दूसरे PC से जोड़ने या ऑपरेटिंग सिस्टम दोबारा इंस्टॉल करने पर एक्टिवेशन दोहराने की आवश्यकता नहीं है। डिवाइस का एक्टिवेशन एक बार किया जाता है और स्थायी रहता है।

ऑप्टिकल ट्रांसीवर की प्रोग्रामिंग

अनलॉक किए गए ट्रांसीवर की प्रोग्रामिंग

अनलॉक मेमोरी वाले अधिकांश ऑप्टिकल ट्रांसीवर में 24C02 जैसी EEPROM चिप होती है। इसमें फ़ॉर्म फ़ैक्टर, तरंगदैर्घ्य, संचार तकनीक, डेटा दर, एन्कोडिंग प्रकार, वेंडर का नाम और सीरियल नंबर जैसी जानकारी होती है।यह व्यवस्था कई सस्ते गीगाबिट ट्रांसीवर और DDM का समर्थन न करने वाले DAC में मिलती है। ऐसे ट्रांसीवर की मेमोरी सामान्य रूप से, ट्रांसीवर की ओर से किसी प्रतिबंध के बिना, दोबारा लिखी जा सकती है।

ऐसे ट्रांसीवर में सामान्यतः केवल A0H पेज पढ़ने के लिए उपलब्ध होता है और A2H पेज पढ़ने पर त्रुटि मिलती है। ऐसे मॉड्यूल में डेटा लिखने के लिए सॉफ़्टवेयर में वेंडर कोड आयात करें या मॉड्यूल के सामान्य कोड को संपादित करें, फिर Write बटन दबाएँ। प्रोग्रामिंग बोर्ड यह उत्तर देता है: WRITE OK लिखने की प्रक्रिया सफल होने पर यह उत्तर मिलता है।

इसके बाद आप अपडेट किए गए वेंडर कोड वाले ट्रांसीवर का उपयोग कर सकते हैं!

राइट-प्रोटेक्टेड ट्रांसीवर की प्रोग्रामिंग

MSA SFF-8472 विनिर्देश के अनुसार DDM सुविधा वाले ट्रांसीवर राइट-प्रोटेक्टेड हो सकते हैं। कोई बदलाव लिखने से पहले मेमोरी अनलॉक करने के लिए 4 बाइट का पासवर्ड दर्ज करना आवश्यक हो सकता है।

ऐसे मॉड्यूल एक विशेष माइक्रोकंट्रोलर के नियंत्रण में काम करते हैं, जो EEPROM चिप का अनुकरण करता है और I2C स्लेव मोड में डेटा लिखने की सुविधा देता है। यह EEPROM के बफ़र की तरह काम करके मेमोरी चिप के Write Protect पिन को नियंत्रित भी कर सकता है।ऐसे ट्रांसीवर में पासवर्ड के बिना या गलत पासवर्ड से डेटा लिखने का प्रयास करने पर त्रुटि मिलती है - WRITE FAIL.

SFPTotal Wizard में लिखने की सेटिंग बदलने और नए बदलाव सहेजने से पहले मेमोरी अनलॉक करने के लिए पासवर्ड देने की सुविधा है। सॉफ़्टवेयर स्क्रिप्ट के रूप में जटिल प्रोग्रामिंग एल्गोरिदम बनाने की सुविधा भी देता है। इससे ऐसे ट्रांसीवर की प्रोग्रामिंग संभव होती है जिनकी फ़ैक्टरी प्रोग्रामिंग विधि MSA विनिर्देश से अलग है।
